电动起锚机
电动起锚机
| 电动起锚机Elecric anchor windlass | ||||||||||||
 | ||||||||||||

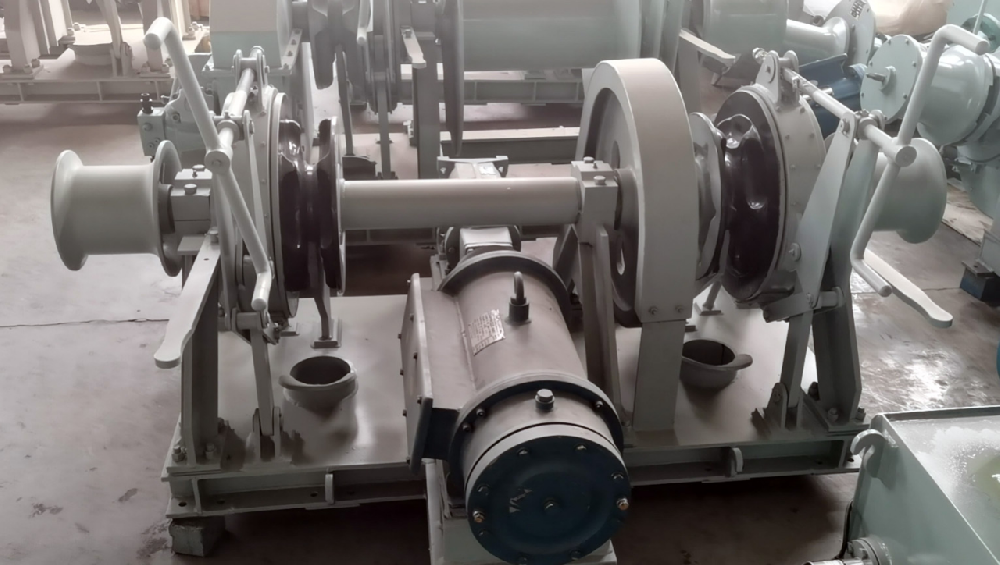

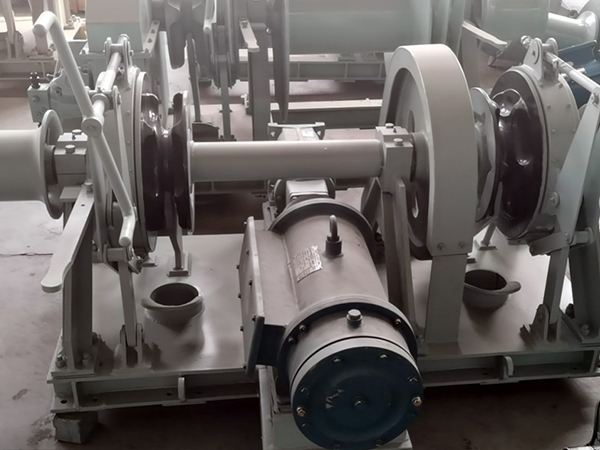

| 电力驱动的起锚机。为内燃机船舶所广泛采用。图中为卧式。 电动起锚机原理：由电动机拖动的起锚机。通常，锚机与系缆机组成联动机组，装于船首，用来起锚、抛锚和系缆。电动机通过蜗杆-蜗轮和齿轮两级减速，带动绞缆轴转动，在绞缆轴上活套一对链轮和以滑键安装一对牙嵌离合器，通过手柄可使离合器轴向滑动，使之与链轮嵌合或分离。起锚时，使离合器与链轮嵌合，放松带式刹车机构，绞缆轴即可带动链轮转动；抛锚时，使离合器与链轮分开，放松带式刹车机构，即可利用锚的自重抛出。脱开离合器，并用刹车带刹住链轮，绞缆轴只带动绞缆筒转动，可用以进行绞缆。 万力达拥有专业设计团队，研发和制造船用推进器，产品具有性能稳定，效率高，噪音小，操作简单等特点。 公司通过了质量体系认证，并且取得了中国CCS,法国BV，英国LR，德国GL，美国ABS,意大利RINA，挪威DNV，日本NK等国内外船级社认可。 更多资讯，欢迎联系我们：tina@wealidacn.com | ||||||||||||
| 主要性能技术参数 Main Performance Parameters | ||||||||||||
| 电动起锚机 Electric Anchor Windlass | 锚链直径 Chain Dia (mm) | 工作负载 Working Load (kN) | 支持负载 Support Load (kN) | 起锚速度 Working Speed (m/min) | 系缆负载 Warping Load (kN) | 电机功率 Motor Power (kW) | ||||||
| WDMΦ14/16/17.5 | 14/16/17.5 | 8.3/10.9/13.0 | 51/67/80 | ≥9 | 8 | 4.3/1.7 | ||||||
| WDMΦ19/20.5/22 | 19/20.5/22 | 15.3/17.9/20.6 | 95/110/126 | ≥9 | 10 | 8.5/3.5 | ||||||
| WDMΦ24/26 | 24/26 | 24.5/28.7 | 149/175 | ≥9 | 20 | 8.5/3.5 | ||||||
| WDMΦ28/30 | 28/30 | 33.3/38.3 | 202/231 | ≥9 | 30 | 11/11/7.5 | ||||||
| WDMΦ32/34 | 32/34 | 43.5/49.1 | 261/294 | ≥9 | 30 | 16/16/11 | ||||||
| WDMΦ36/38 | 36/38 | 55.1/61.4 | 329/365 | ≥9 | 30 | 22/22/16 | ||||||
| WDMΦ40/42 | 40/42 | 68.0/75.0 | 402/442 | ≥9 | 30 | 22/22/16 | ||||||
| WDMΦ44/46 | 44/46 | 82.3/89.9 | 483/526 | ≥9 | 30 | 22/22/16 | ||||||
| WDMΦ48/50 | 48/50 | 97.9/100.3 | 570/617 | ≥9 | 30 | 30/30/22 | ||||||
| WDMΦ52/54 | 52/54 | 114.9/123.9 | 664/713 | ≥9 | 50 | 30/30/22 | ||||||
| WDMΦ56/58/60 | 56/58/60 | 133.3/143.0/153 | 764/816/870 | ≥9 | 50 | 45/45/30 | ||||||
| WDMΦ62/64 | 62/64 | 163.4/174.1 | 925/982 | ≥9 | 50 | 45/45/30 | ||||||
| WDMΦ66/68 | 66/68 | 185.1/196.5 | 1040/1098 | ≥9 | 50 | 45/45/30 | ||||||
| WDMΦ70/73 | 70/73 | 208.3/226.5 | 1160/1254 | ≥9 | 50 | 60/60/45 | ||||||
| WDMΦ76/78 | 76/78 | 245.5/258.6 | 1350/1416 | ≥9 | 50 | 60/60/45 | ||||||
备注：以上参数、规格尺寸不是固定不变的，可以根据顾客的需求进行设计。 | ||||||||||||
